Konfigurowanie Trunk IAX2 w centrali Asterisk/FreePBX/etc

Jak to ustawić i co musisz zapewnić swoim końcowym userom.

Ten opis pokaże, jak skonfigurować Trunk IAX2 dostarczony przez DN. Będzie zawierał sposób ręcznego ustawienia DID na trunku, co umożliwi utworzenie pojedynczej trasy przychodzącej na podstawie DID do IVR, rozszerzenia itp.

Będziesz musiał mieć już ustanowioną w pełni kwalifikowaną nazwę domeny [FQDN], która odpowiada adresowi IP Twojego Trunk. Nie przyjmujemy adresów IP bezpośrednio.

Po utworzeniu rozszerzenia IAX2 Trunk, DNOPS prześle Ci wiadomość e-mail z numerem wewnętrznym i hasłem. Po uzyskaniu tych informacji możesz skonfigurować odpowiednią magistralę IAX2 Trunk w swojej centrali PBX.

Trunks

Teraz zaloguj się do FreePBX i przejdź do menu „Łączność”, a następnie „Trunks”. Kliknij przycisk „Dodaj Trunk” i wybierz Trunk IAX2.

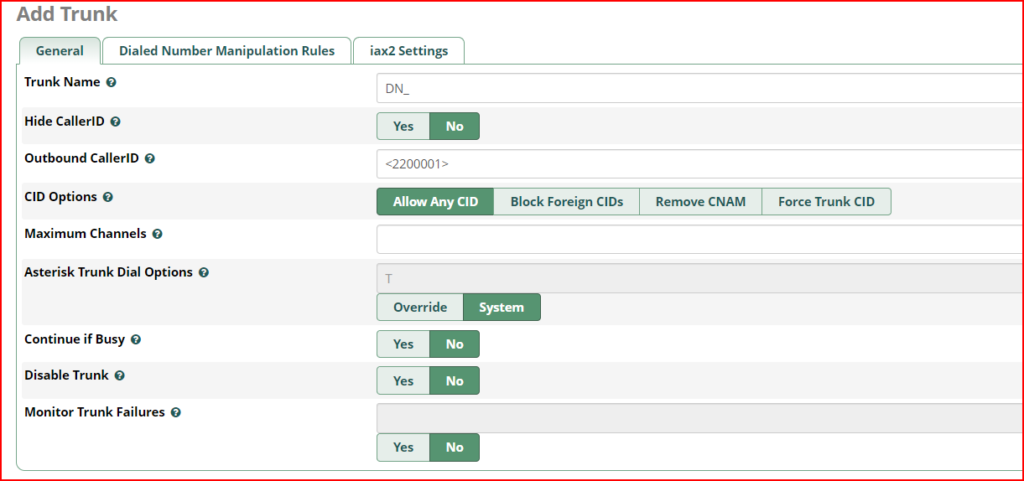

W zakładce „Ogólne” ustaw „Nazwę Trunka” (używaną tylko do celów wewnętrznych w systemie) i „Identyfikator rozmówcy wychodzącego” — to jest numer wewnętrzny DN.

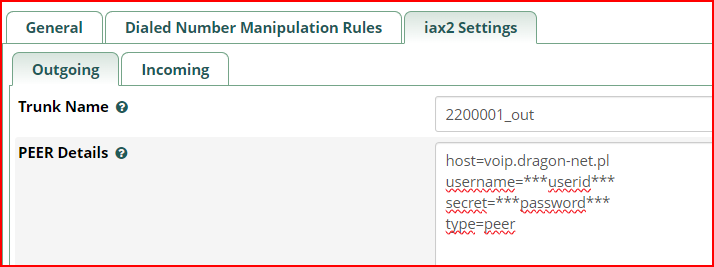

Kliknij na zakładkę „IAX Settings”. W sekcji „Wychodzące” ustaw „Nazwę Trunka” (również używane tylko wewnętrznie). W sekcji „Szczegóły PEER” wprowadź następujące informacje:

username=***your_extension_number***
secret=***your_password***
type=peer
host=voip.dragon-net.pl

Pamiętaj, aby zmienić nazwę użytkownika na numer wewnętrzny DN i oczywiście zmienić “secret” na hasło, które zostało ci wysłane w wiadomości e-mail.

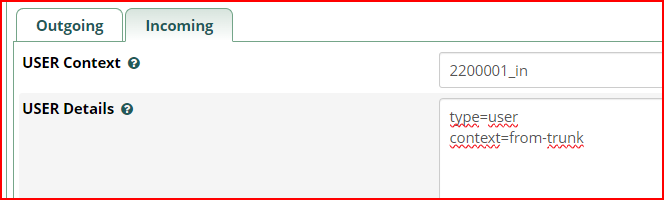

Kliknij zakładkę „Przychodzące”.

User Context powinno być twój numer z dopiskiem _in

User Detail:

type=user
context=from-trunk

Trasa przychodząca (Inbound Route)

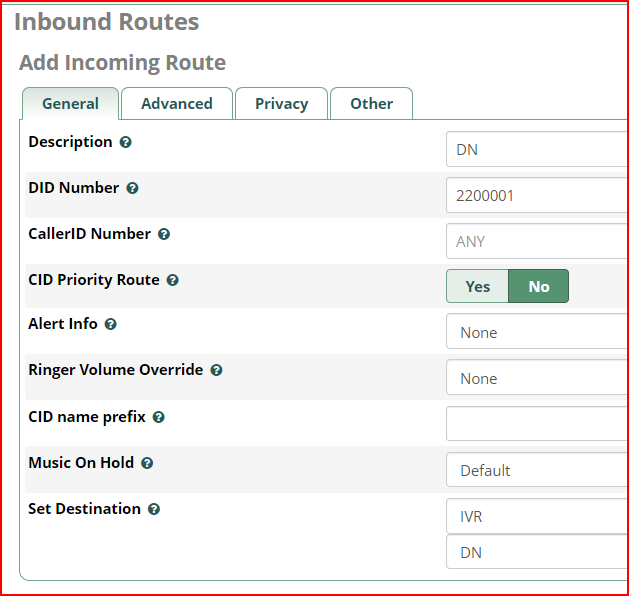

Teraz kliknij „Connectivity”, a następnie „Inbound Routes” i kliknij „Add Inbound Route”

Wystarczy tylko umieścić ustawienia w zakładce „Genera”. Ustaw „Description”, aby nazwać trasę (tylko do użytku wewnętrznego), a Twój numer DID to numer wewnętrzny DN Trunk.
Na koniec ustaw „Ustaw miejsce docelowe” na żądane miejsce docelowe. To oczywiście nie jest opcja „jeden rozmiar dla wszystkich”. Zależy to od konfiguracji systemu i preferencji. Dasz radę jak już masz własnego PBXa to ogarniesz i tego trunka.

Trasa wychodząca (Outbound Route)

UWAGA: Ta konfiguracja trasy wychodzącej dotyczy konfiguracji podstawowej. To sprawi, że aby zadzwonić pod numer DN, będziesz musiał najpierw wybrać 36. Istnieje wiele sposobów na wykonanie trasy wychodzącej, ale zapewni to podstawową konfigurację roboczą.
czyli np.: dzwoniąc na numer 11010 będzie trzeba wybrać najpierw 36 11010 (DN 11010)

Kliknij „Connectivity” i „Outbound Routes”, a następnie „Add Outbound route”.

Na karcie „Connectivity” wprowadź „Nazwę trasy” (ponownie, tylko do użytku wewnętrznego), a „CID trasy” to rozszerzenie DN Trunk. W sekcji „Trunk Sequence” zlokalizuj wcześniej utworzony trunk (niezależnie od jego nazwy) i ustaw go tutaj.

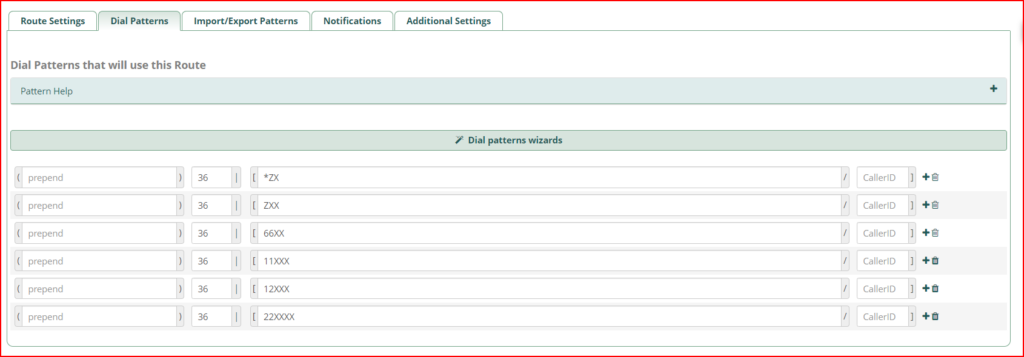

Następnie kliknij zakładkę „Dial Patterns”. Ustaw prefiks dla każdego wpisu 36 i użyj następujących wzorców wybierania (dla każdego tworzony jest jeden wiersz)

(36) ZXX
(36) 66XX
(36) 11XXX
(36) 12XXX
(36) 22XXXXX

Kliknij Prześlij i na koniec Zastosuj zmiany

Konfiguracja dobiegła końca.

Kliknij Apply i gotowe możesz dzwonić pamiętaj ty będziesz się identyfikował u nas w systemie jako twój numer trunk nie zależnie jaką ilość userów Ty będziesz posiadał. Każdy komu udostępnisz tego Trunka będzie mógł do nas dzwonić,
